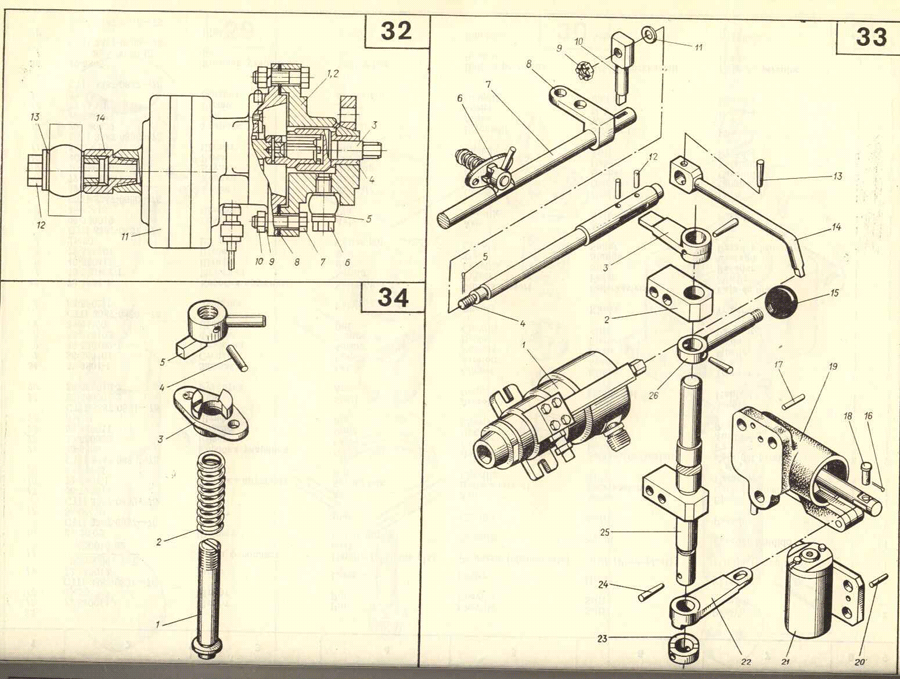

рис.

позиция

Обозначение

Наименование

Количество

Количество









дга315

дга500

1

2

3

4

5

6

32



53-5600-2

Насос топливоподкачивающий

1

1



1

53-5602-1

Привод насоса (в сборе)

1

1



2

53-560201-1

Корпус привода

1

1



3

53-560202-1

Муфта

1

1



4

53-560203-1

Втулка

1

1



5

16X11X1

Прокладка

2

2





СТП 3387-0430 - 79









6

53-560205

Ниппель

1

1



7

М8 х 30.66.45

Болт

4

4





СТП 3387-0804 - 78









8

53-560204

Прокладка

1

1



9

8 65Г

Шайба

4

4





СТП 3387-0818 - 78









10

М8.8.45

Гайка

4

4





СТП 3387-0823 - 78









11

МШ-ЗА

Гидронасос

1

1



12

10А

Ниппель

2

2





СТП 3387-0447 - 79









13

24X18,2X1

Прокладка

4

4





СТП 3387-0430 - 79









14

53-560019

Переходник

2

2

33





Регулятор безопасности







1

РСУЗ-25-24В

Рабочее стоп-устройство

-

-



2

70-580009-1

Подшипник

2

2



3

70-580006-1

Рычаг

1

1



4

72-580003-1

Тяга

1

1



5

2,5X25

Шплинт

1

1





СТП 3387-0837 - 78









6

53-5801

Защелка

6

8



7

53-580004-1

Тяга

1

-





06-580004

Тяга

-

1



8

85-580001

Подшипник

3

4



9

М10 — 7Н.8.45

Гайка

1

1





СТП 3387-0824 - 78









10

85-580002-1

Рычаг

1

1



11

12 02

Шайба

2

2





СТП 3387-0817 - 78







33

12

72-580014

Штифт

2

2



13

5X25

Штифт

-

-





СТП 3387-0831 - 78









14

72-580012

Рычаг

-

-



15

409404-001-04Т

Ручка фенопласт

1

1





ЖЗ-010-62









16

2X20.02

Шплинт

1

1





СТП 3387-0837 - 78









17

Зт6Х20

Штифт

2

2





СТП 3387-0830 - 78









18

06-730019

Ось

1

1



19

72-5804-1

Коробка пружины

1

1



20

5т6Х25

Штифт

4

4





СТП 3387-0830 - 78









21

40-5805

Коробка ударника

2

2



22

72-580008

Рычаг

1

1



23

53-580011

Кольцо

1

1



24

8X30

Штифт

3

3





СТП 3387.0831 78









25

53-580007-2

Вал

1

1



26

53-580010-2

Рукоятка

1

1

34



53-5801-1

Защелка

6

8



1

85-580101

Стопор

1

1



2

85-580102.1

Пружина

1

1



3

53-580103

Фланец

1

1



4

3m6X20

Штифт

1

1





СТП 3387-0830 - 78









5

53-5802-1

Защелка



1
